在東莞PCBA設計開發的電路板中各個模塊本身都存在著本體的寄生與電容寄和問題。電動牙刷PCBA上各部位的噪聲頻率也不同，所以你會發現，進線的端的都是幾百微法的電容，傳輸線上是0.1U微法到幾十微法電容，而芯片底部則是納法到皮法級別的電容，這其實就是電源完整性設計的核心內容之一。

下圖是一個標準的DC- DC電源輸出波形，它的紋波包括電源的開關噪聲，系統噪聲，MOS管寄生電容帶來的噪聲等等，DC-DC電源的文波一致。我們有文章講到過：按摩器PCBA的PWM信號通過LC低通濾波器轉化為音頻信，這里不詳細介紹了�；氐嚼碚摴�式中來，你會發現系統中的變化電流通常是已知的，變化電壓的要求在芯片手冊中都能找到。

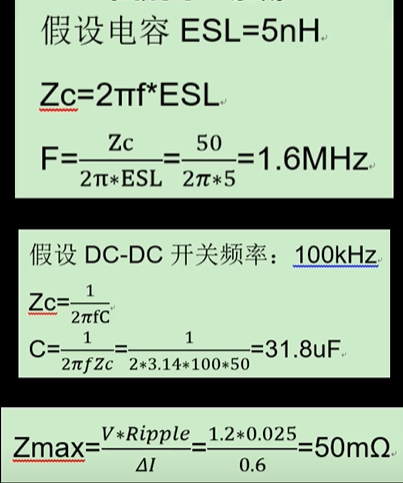

其實控制電壓的波動，又回到了控制阻抗上來。我們舉個實際例子如下，電源要求中根據阻抗計算公式，此電源系統中的阻抗為50毫歐，若阻抗超標，系統電壓波動就會超標。

假設電動牙刷PCBA產品的頻率為100K赫茲，通過阻抗就能推導出系統允許的電容為31.8假設電容的寄生電感受五大風。我們還能算出來高頻率是16兆赫茲。這就是說，31.8微瓦的電流能夠使100K赫茲到16兆赫茲的頻率條件下，阻抗小于50毫升以上，就是電源完整性的一個簡單計數。

當然，計算PCBA電源完整性是一個非常復雜的過程，我們需要多方面的考慮，也需要在東莞PCBA加工生產中總結經驗。
