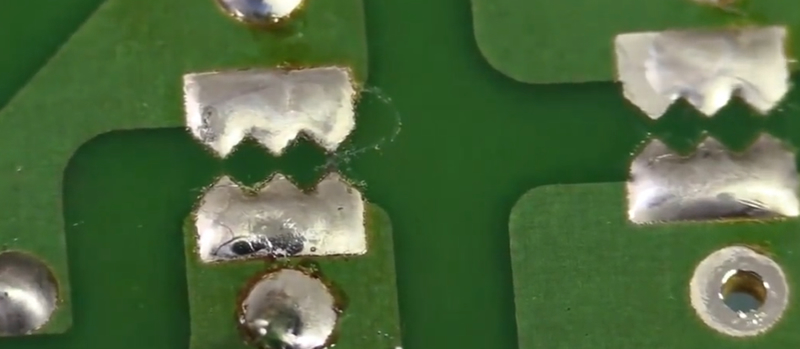

在PCBA電路板上那種鋸齒狀或者這種半圓形中間一個指針狀的圖形標識你們認識嗎？這是PCBA上的一種ESD的防護設計，叫做放電齒或者放電間隙。常用的放電齒就是這種指向彼此相對的銳角的三角形，直接相距6個絲,一個三角形接地，另一個接到信號線。

此三角形不是一種元件，而是由在放電齒替代這些防雷器械，主要是因?yàn)椴恍枰�額外的成本，在PCB設計時加上，PCB電路板生產出來就有了。東莞PCBA設計加工廠家目前常用這個方法來制造產品。

在PCBA設計工作中需要特別留意的放電齒也有個缺點，若在ESD經常發生的場合中使用，則放電齒間隙會因?yàn)殚L長的放電，而在兩個三角點上產生積碳，造成信號線的永久對立短路，從而造成系統的故障。
