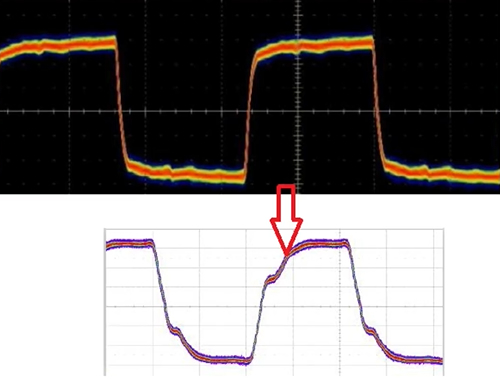

信號完整性工程師眼中完美的波形，是EMC工程師眼中的災難。為什么CLOCK波形變成了三角波EMC測試才能通過。先說結論，智能玩具PCBA信號上升沿越陡峭，上升時間越短，信號中疊加的高頻斜波越多及信號的帶寬越大。拋開枯燥的傅里葉公式不談，大部分東莞PCBA加工廠工程也講不明白。我們用一個100兆赫茲的正弦波形舉例，我們給這個100兆赫茲波形疊加三次斜波及300兆赫茲信號。

在東莞PCBA加工廠家實際生產中給這個100兆赫茲波形疊加三次和五次諧波信號，我們在給這個100兆赫茲波形疊加，三次，五次，七次諧波信號，你是不是看出問題了？疊加諧波的層次越多，信號的形態越接近標準，波形信號上升時間越短，當疊加到217次諧波后，信息已經是標準clock波形了。

我們再來回顧一下這兩個club信號陡峭的信號，內部夾雜的斜波更多，所以它產生的噪聲更大，EMC測試也就難以通過了。
